Простое оборудование для производства фасадных кассет типа "LIBERTA".

Образцы фасадных кассет "LIBERTA"
в различной колористике

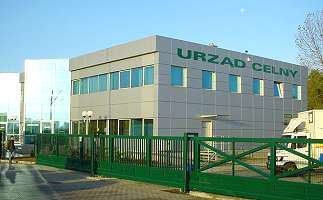

Здание облицованное фасадными
кассетами типа "LIBERTA"

Назначение.
Фасадные кассеты К-100 и К-200 могут быть использованы при строительстве, для наружной отделки павильонов, маркетов, административных зданий, объектов общего пользования и т.п. Это так называемые "Вентилируемые фасады"."

Технические данные.
Кассеты К-100 и К-200 выполнены из стальных оцинкованных и окрашенных стальных листов. В стандартном решении применяется сталь покрытая полиэфирным лаком. Толщина применяемой стали 0,6 - 1,2 мм.



1. Типы производимых кассет К-100 и К-200
длина - от 400мм, до 1500мм/2000мм,
ширина - от 400мм, до 1500мм/2000мм
предусмоторена возможность изготовления угловых кассет.


2. Максимальные допуски размеров в готовых кассетах:
длины кассет - №1 мм
ширины кассет - №1 мм
толщины кассет - №0,5 мм
ширины полки - №0,5 мм

3. Технология производства - полуручная.
4. Производственна мощность - 50 - 200 кассет/смену.
5. Состав машин и оснастки:
Наименование оборудования кол-во Вес кг Габариты
1 Гибочный станок SF-10 ручной (2 мм) 1 шт. 385 1250x850x1400
2 Гибочный станок SF-12 ручной(2 мм) 1 шт. 415 1348x850x1400
3 Гибочный станок SF-12 автоматич.(2мм) 1 шт. 465 1348x850x1400
4 Гибочный станок SF-15 ручной(2 мм) 1 шт. 450 1598x900x1400
5 Гибочный станок SF-15 автоматич.(2мм) 1 шт. 515 1598x900x1400
6 Гибочный станок SF-20 ручной(2 мм) 1 шт. 510 2100x900x1400
7 Гибочный станок SF-20 автоматич.(2мм) 1 шт. 570 2100x900x1400
8 Штамп вырубной угловой ES-100/3,0 1 шт. 160 400x450x1100
9 Штамп дыропробивной марки:
DK-1/1.2/03,DK-2/1.2/03
2 шт. 100 380x400x1000
10 Штамп вырубной: WK-1/1.2/03,WK-2/1.2/03 2 шт. 100 380x400x1000
11 Гильотина SL-20 толщ. 2мм - ручная 1 шт. 520 2500x535x1200
12 Гильотина SL-20A толщ.2мм автоматич. 1 шт. 570 2500x800x1200
Внимание!
Цены нужно согласовывать индивидуально, поскольку это в большой степени зависит от того какой комплект оборудования вы выберете.
Разброс стоимости полного комплекта может быть от 18 000 ЕВРО до 28 000 ЕВРО


Вы подбираете оборудование для своего комплекта в соответствии с требованиями которые выставите:
- производство кассет типа К-100, или К-200, или К-100 и К-200
для К-100 (штампы DK-1/1.2/03 и WK-1/1.2/03 )
для К-200 (штампы DK-2/1.2/03 и WK-2/1.2/03 и ES-100/3,0)
для К-100 и К200 ( соответственно все штампы )


- максимальные размеры кассет (в зависимости от этого выбирается тип станка)
размер до 1000х1000 ( гибочник SF-10 )
размер до 1200х1200 ( гибочник SF-12 или SFА-12 )
размер до 1500х1500 ( гибочник SF-15 или SFА-15 )
размер до 2000х2000 ( гибочник SF-20 или SFА-20 )

- технология производства ручная или автоматическая ( в зависимости от этого выбираете гибочные станки и гильотину ручные или автоматические)

6. Материал - оцинкованная и окрашенная сталь:
7. Помещение - 100 - 120 м.кв. напр. 10 х 10 м
8. Персонал - 2 чел.
9. Срок производства комплекта - 6 недель.

Дополнительно предоставляется планировка помещения, комплект инструкций по наладке и обслуживанию оборудования, технологический процесс производства кассет.

Фотографии оборудования для производства кассет.
Кликните по миниатюре, чтобы увеличить фотогарфию:
Стол раскроя заготовок с 2м мощной гильотиной
Сегментный гибочный станой и шириной гибки 1500 мм
Сегментный гибочный станой и шириной гибки 1500 мм
Столы со штампами на участке изготовления кассет
Полный набор штампов для вырубки углов всех типов кассет
Автоматический гибочный станок с программным управлением L=2500мм
Ручной гибочный станок с максимальной шириной гибки 1000 мм
Малый стол раскроя с гильотиной шириной 1300 мм
