Оборудование для производства панелей с обкладками из ПВХ

Оборудование для производства панелей-сэндвич из ПВХ<

Установка для автоматического нанесения клея SNK-1500.6/04

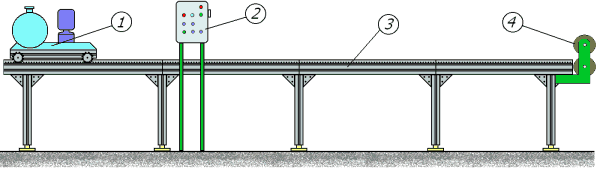

На рисунке приведена схема установки для автоматического нанесения клея на плоские материалы, в т.ч при производстве панелей с обкладками из ПВХ.
Установка в автоматическом режиме наносит на обкладку или на наполнитель установленное точно дозируемое количество клея. При обратном ходе каретки слой клея автоматически опрыскивается водяным туманом.
Состав установки:
1. Каретка
2. Пульт управления
3. Рольганг длиной 4м (7м)
4. Прокатные валы
Технические характеристики:

Длина установки	4м ( 7м )
Ширина	1650 мм
Высота установки	1550 мм
Мощность двигателя привода	0,55 кВт
Питающее напряжение	3-х фазн. 380 в
Скорость подачи клея (max)	3 л/мин.
Диапазон скорости каретки	0 - 8 м/мин
Количество наносимого клея	0 - 250 гр./м2
Ширина полосы клея (max.)	1500 мм
Объем емкости для клея	50л ( 100 л)

Цена установки: - 19 700 ЕВРО

Кликните по кнопке чтобы увидеть Флаш-анимацию

Пресса PSP-1500/03 для склеивания панелей под давлением

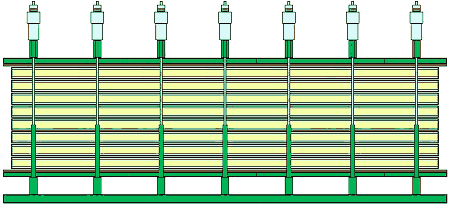

На рисунке приведена схема прессов для склеивания панелей с обкладками из ПВХ.

Каждый пресс состоит из:
- основания, представляющего жесткую конструкцию из стальных замкнутых профилей
- нижней опорной плиты
- верхней прижимной плиты
- стяжных трапецеидальных болтов
- динамометрических винтовых зажимов с регулируемым усилием

Состав пресса:

1.	Нижнее цельносварное основание пресса с поперечными балками, продольными ребрами жесткости и прижимной плитой	1 шт.
2.	Верхняя цельносварная прижимная плита с поперечными балками и продольными ребрами жесткости	1 шт.
3.	Стяжные винты с трапецевидной резьбой и с зацепами	24 шт.
4.	Динамометрические зажимы (с делениями для установки требуемого давления)	24 шт.
5.	Вороты для затягивания стяжных винтов	2 шт.
6.	Запасные пружины	2 шт.

Технические характеристики:

1.	Ширина	1650 мм
2.	Длина	3000 мм
3.	Толщина прессуемых панелей-сэндвич	от 10мм до 50мм
4.	Максимальное давление	до 3 тонн/м.кв.
5.	Максимальные размеры прессуемых плит	3000х1500 мм
6.	Максимальная толщина пакета	1200 мм
7.	Погрешность зеркала	0,5 мм/1000 мм,

Цена пресса ( 2 шт.) : - 8 110 ЕВРО

Кликните по кнопке чтобы увидеть Флаш-анимацию

Установка для формирования пакета панелей (тележка-подъемник).

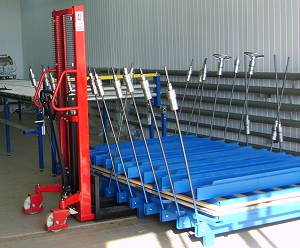

На фотографии показан внешний вид тележки-подъемника используемого для перемещений прессов в процессе операции склеивания пакетов панелей с обкладками из ПВХ.
Тележка-подъемник состоит из - мобильной рамы на четырех мощных колесах, из которых 2 поворотные, гидравличнского ручного устройства с рычагом ручного привода гидронасоса, гидроцилиндра подъема-опускания "лап".

Технические характеристики:

1. Длина x ширина х высота 1600 х 1000 х 1000 мм

2. Вес тележки-подъемника 60 кг

3. Высота подъема 800 мм

4. Грузоподъемность до 3 тонн

Цена тележки-подъемника: - 4 200 ЕВРО

Установка для обрезки кромок панелей.

На данной фотографии показан внешний вид установки для обрезки кромок на склееных панелях ПВХ.
Установка для обрезки краев панелей предназначена для подравнивания краев панелей после прессования, и формирования ровного прямого торца панели, совпадения верхней и нижней обкладок вровень с наполнителем.
Установка изготовливается с широким применением специальных алюминиевых профилей итальянской фирмы "ARI-Metal". На жестком основании шарнирно закреплен передвижной стол. Стол имеет мягкое покрытие, предохраняющее от повреждения обкладки панелей из ПВХ, и позволяет размещеть на нем панели как вдоль так и поперек.
Стол имет регулируемые базирующие пруты, обеспечивающие точное расположение панели на столу, и кроме того четыре пневматических зажима, позволяющих фиксировать на столе как еденичные панели так и стопки панелей толщиной до 50мм.
Стол имет собственный электропривод обеспечивающий плавное движение стопки панелей в процессе обрезки. Скорость передвижения стола плавно регулируется с пульта.
Резка производится высокооборотной циркулярной пилой. Зона резания оборудована пылеотсосом.
Установка имеет собственный пульт управления.

Состав установки:
- Несущая рама установки
- Ленточно пильный станок
- Подвижная каретка-стол с механизмом прижима пакета панелей и узлом базирования
- Пульт управления с датчиками

Технические характеристики:

1. Длина x ширина х высота 6200 х 2150 х 1400 мм

2. Вес установки 650 кг

3. Питающее напряжение 3-х фазн. 380 в

4. Мощность двигателя привода пилы 1,0 кВт

5. Скорость резания до 8 м/мин

6. Перемещение каретки автоматическое

7. Время обработки одной пачки панелей 3 мин (макс.)

Цена установки обрезки кромок: - 5 600 ЕВРО
