Установка для резки минваты на ламели модель SCWR-1.2/03<
Назначение установки.
Установка предназначена для резки минеральной ваты на ламели применяемые в качестве
теплоизоляционного наполнения в производстве негорючих панелей сэндвич.

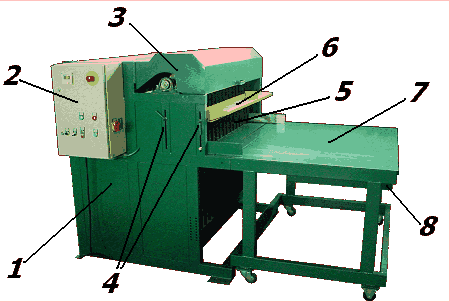

Рис. 1. Установка для резки минваты SCWR-1.2/03
1 - Корпус установки, рамный
2 - Пульт управления
3 - Подъемный защитный кожух механизма
4 - Регуляторы толщины материала
5 - Режущие пилы
6 - Верхний отсос для пыли
7 - Стол подачи материала (на колесах)
8 - Выдвижной ящик для инструмента и запасных чпстей
Описание и характеристика установки SCWR-1.2/03.
Установка вибрационного типа, многопильная.
Установка для резки минваты состоит из рамы, отдельного стола подачи, устройства резки
с механизмом привода пил от распредвала, привода с электродвигателем, пылеотсосов,
пульта управления.
В работе установки применен принцип резания материала, вместо фрезерования, как
в установках традиционного типа.
Характерной особенностью принципа действия данной модели станка, является то, что
в процессе резания практически отсутствует пылеобразование. Установка имеет верхние и
нижние пылеотсосы, предназначенные для отсоса неизбежных, очень малых количеств пыли.
Второй отличительной особенностью и преимуществом данной установки является
отсутствие убытка материала по ширине, т.е. ширина реза нулевая в самом прямом смысле
слова. Поэтому установка позволяет например разрезать плиту минваты шириной 1000 мм
на 10 полос ровно 100 мм толщины.
Третьей особенностью установки является высокая точность резания на толщину.
Большим преимуществом данного типа установки является использование очень дешевых
режущих пил. Цена одной пилы от 1,2 USD до 3,5 USD в зависимостит от производителя
(Польша, Германия, Швеция, Япония, США).
Установка сконструирована таким образом, чтобы максималььно облегчить обслуживание
и переналадку. В передней части установки находится передвижной направляющий стол,
служащий для ввода разрезаемого материала. Стол имеет колеса и в случае необходимости
переналадки или технического обслуживания, быстро рассоединяется с собственно установкой
и откатывается в сторону. После окончания перестройки установки стол снова подкатывается
и стыкуется с установкой быстро и жестко с помощью всего 2-х болтов.
Прямой доступ к механизму привода в движение пил открывается после поднятия
защитного кожуха. Поднятие кожуха совершенно исключает возможность включения движение
механизма.
Подача материала под резку в данной модели станка осуществляется вручную.Отсутствие
механической подачи позволило существенно снизить стоимость станка.
В настоящее время разработана и производится версия установки с механическим приводом
поступательного движения материала с плавной и независимой регулировкий скорости.
Технические данные:
- Длина установки - 1500 мм
- Ширина установки - 1800 мм
- Высота установки - 1440 мм
- Ширина материала - от 500мм до 1200мм
- Толщина материала - от 80м до 200 мм
- Производительность установки:
сменная - 200 м.куб.
месячная - 4400 м.куб.
годовая - 52000 м.куб.
- точность резки по ширине - № 0,5 мм
- отклонение от плоскопараллельности - не более 1 мм/м
- Ширины резания - 80, 100, 120, 140, 160, 180, 200 мм
- количество ламелей - 6 - 15 шт.
- Напряжение питания - 380V 3-фаз.
- Потребл. Мощность (мах.) - 4 кВт
Цена установки на условиях поставки - EXW-Oborniki :
с ручной подачей материала - 12 800 ЕВРО
с механической подачей минваты - 16 200 ЕВРО
Срок изготовления - 5 недель.
Гарантийный срок - 12 месяцев
Примечания:
Возможна адаптация станка к версии соответствующей конкретным требованиям
заказчика. Например если ширина исходных минераловатных плит не будет превышать
500 мм, то стоимость установки можно снизить на около 20%.
